三相接触式调压柜基于自耦变压器原理工作。通过改变电刷与绕组的接触位置，来改变绕组的匝数比，进而实现输出电压的调节。当电刷借助手轮、主轴和刷架的作用，沿线圈的表面滑动时，就可连续地改变匝比，使输出电压能平滑地从零调节到最大值。

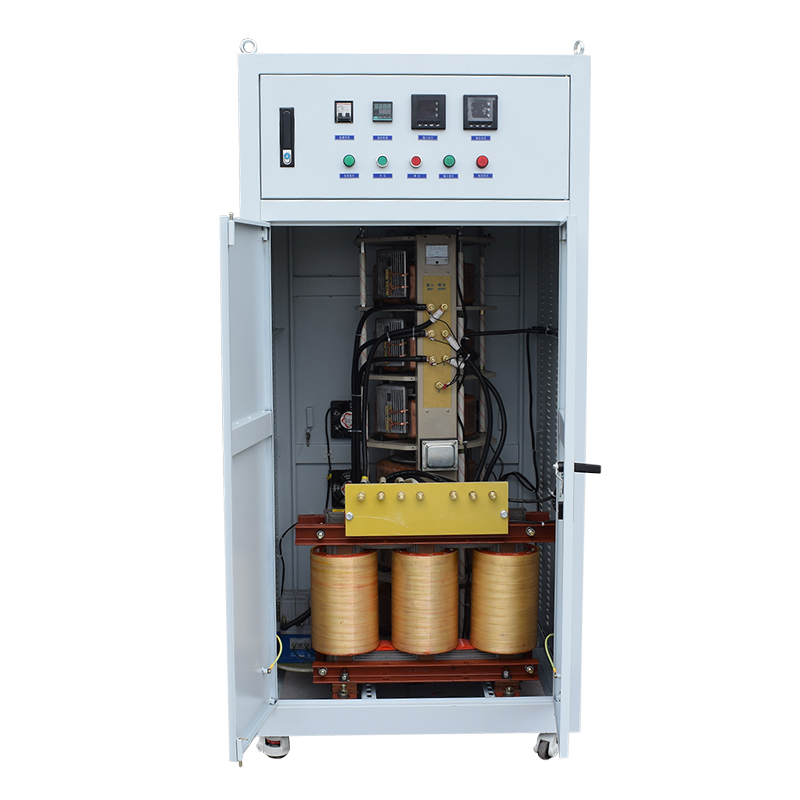

- 自耦变压器：是调压柜的核心部件，由铁芯和绕组构成。铁芯一般采用高导磁率的硅钢片叠成，以减少磁滞和涡流损耗。绕组通常为铜漆包线，均匀地绕在铁芯上，三相绕组的首端和尾端分别引出，用于连接电源和负载。
- 电刷及刷架：电刷与绕组表面接触，通过刷架固定并可在绕组表面滑动。刷架上通常安装有弹簧，使电刷与绕组保持良好的电气接触，确保电流的顺利传输。
- 传动机构：手动型调压柜通过手轮旋转带动主轴，进而使电刷在绕组上移动；电动型调压柜则由电动机、减速器等组成传动机构，实现电刷的自动调节。
- 控制电路：用于实现对调压过程的控制和监测，包括电源指示、电压调节指示、过流保护、过压保护等功能。

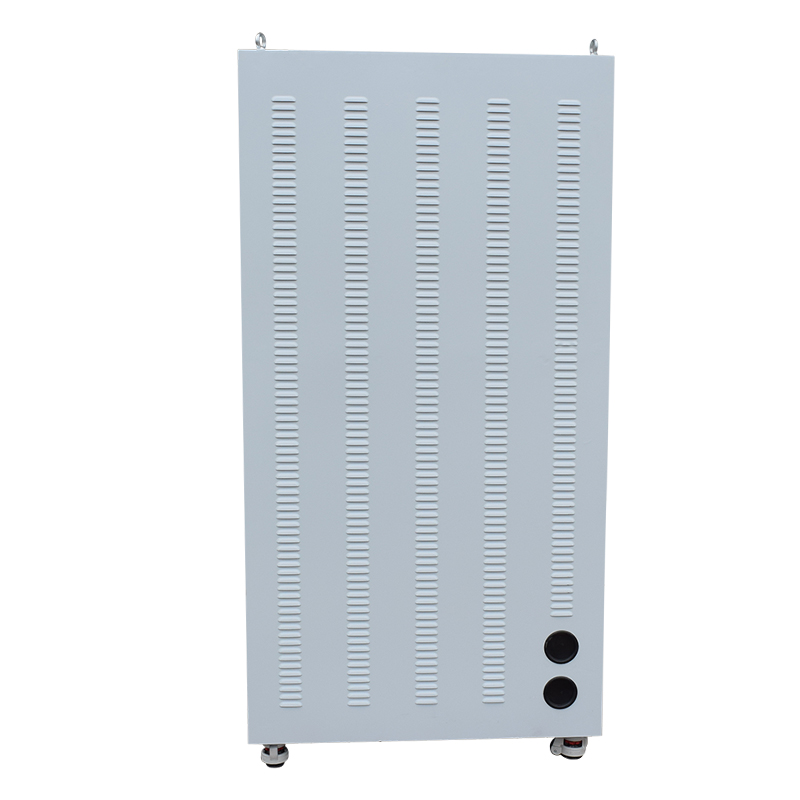

- 外壳：起到保护内部元件的作用，同时有助于散热和固定内部部件。一般采用金属材质，具有良好的机械强度和防护性能。
- 电压调节范围广：输入电压一般为 380V，输出电压可在 0-1000V 左右的范围内平滑调节，也可根据客户要求精心设计与定制。
- 波形失真小：采用自耦变压器结构，在调节电压的过程中，不会对电源电压的波形产生明显的畸变，输出波形接近正弦波。
- 效率高：由于自耦变压器的绕组共用，没有独立的一次和二次绕组，因此在传输相同功率的情况下，损耗相对较小，效率较高。
- 体积小、重量轻：相较于其他类型的调压设备，在相同的功率容量下，三相接触式调压柜的体积和重量都相对较小，便于安装和使用。
- 操作简便：手动型调压柜通过旋转手轮即可实现电压调节，操作直观方便；电动型调压柜可通过控制按钮或远程控制信号进行电压调节，适用于需要远程操作或自动化控制的场合。
- 工业领域：在化工、冶金、机械制造等行业，用于三相异步电动机的软启动、调速控制，以及对工业生产线上的各种大功率设备进行电压调节和功率控制。
- 科学实验：在科研机构和实验室中，为各种需要三相交流电源的实验设备提供可调的电压，如电子设备的性能测试、电力系统的模拟实验等。
- 电力系统：在变电站、配电室等场所，用于调节三相母线的电压，保证电力系统的稳定运行和电能质量。
- 其他领域：在一些需要对三相电压进行调节的特殊场合，如舞台灯光控制、大型空调系统的电压调节等，三相接触式调压柜也有广泛的应用。
